牽引逆變器測試平臺能夠對牽引逆變器輸入電源特性/輸出負載特性進行高精度模擬,同時根據被測變流器的主電路拓撲形式,可調整為單相交流供電、直流供電等,可模擬不同電壓等級單相交流電源.同時提供被測試電源負載,其中負載可根據客戶要求進行定制,包括直流饋能型、交流饋能型、電阻能耗型。能夠完成軌道交通標準TB/T 2437 中涉及的相關測試項點。包括沖擊電壓試驗、負載試驗、溫升試驗、負載突變試驗等。同時能對輸出的電能質量、效率、THD等進行測試。功率等級涵蓋20kW~2MW

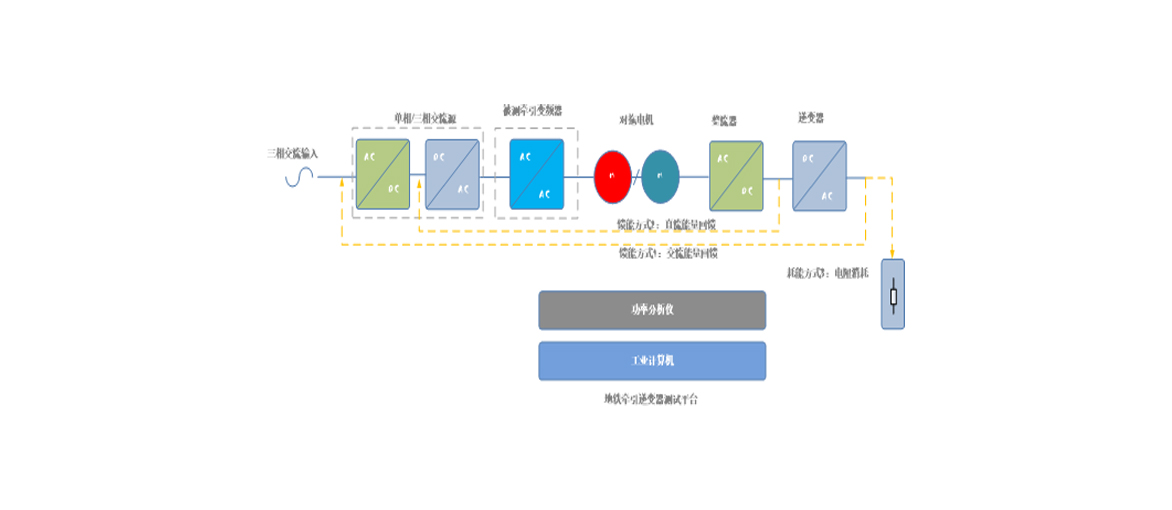

本測試平臺由AC/DC-DC/AC模擬的交流單相電源、輸出的幅值、頻率等特性可根據用戶需求進行調整。還包括測試的對拖電機、AC/DC整流器、DC/AC逆變器、功率分析儀、工業(yè)計算機等組成。測試平臺能夠基于軌道交通標準TB/T 2437對被測產品進行測試。同時能將測試結果、數據通過工業(yè)計算機進行分析、導出。
n 供電過電壓和瞬態(tài)能量模擬
n 沖擊電壓試驗
n 溫升試驗
n 模擬輸入短路
n 輸入/輸出相關保護試驗
n 換流試驗
n 功率損耗測定
n 測試輸出THD
n 測試輸出Du/Dt
n 模擬輸出負載突投/突切
n 輸入短路試驗
