儲能電站綜合測試系統以儲能電站并網性能的型式試驗檢測要求為目標,同時滿足儲能電站驗收電能質量等各項指標試驗。

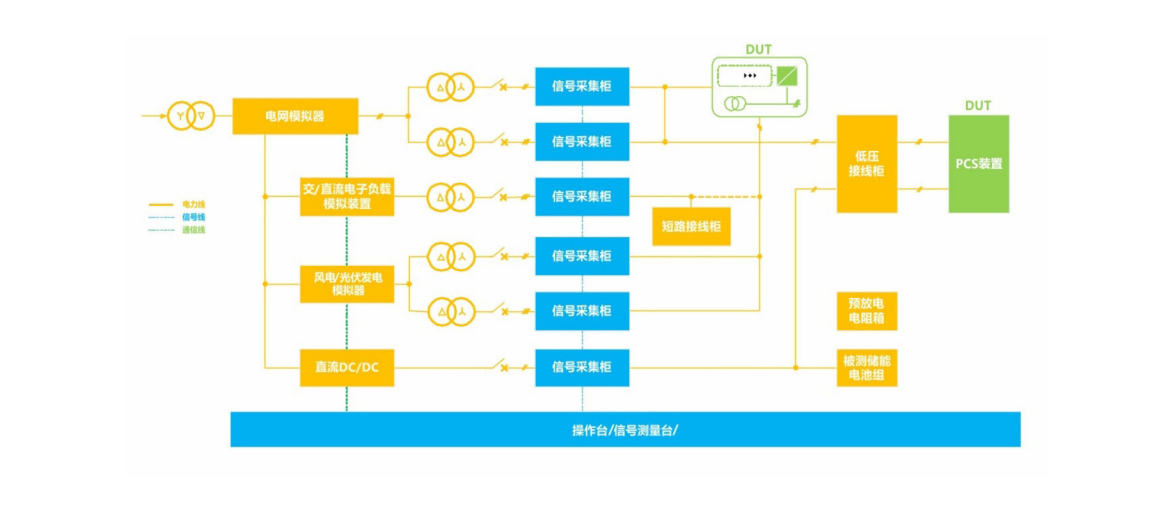

測試平臺構成設備包括交流電網模擬器、雙向交直流源(含風電和光伏模擬選項)、交流電子負模擬裝置、多電壓等圾的隔離變壓器、直流電子負載模擬裝置,以及多種類型的開關柜和電壓/電流倍號采集柜。交流電網模擬器的輸入側和輸出側均采用變壓器隔離輸出方式。
儲能電站移動檢測平臺具備PCS單雙向逆變器的工作狀態的檢測功能,包括儲能電站充電放電的檢測,離網和并網運行模式的
檢測,電網側各種電網工況的模擬,負載側各種負載的模擬,并且包括風電光伏等新能源發電負載模擬等,并可拓展到儲能電站電池各種工況的摸擬等。
功能測試包括:
n 儲能電站并網檢側
n 儲能電站電能質量檢側
n 電網適用性檢側
n 防孤島效應試驗檢側
n 儲能變流器工作性能檢側
n 儲能電站帶負載能力檢測
n 新能源并網儲能檢測
